​你知道伊顿MTL浪涌保护器怎么安装吗?

2022-06-15

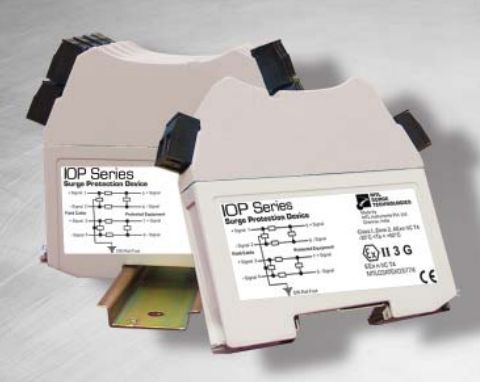

你知道伊顿MTL浪涌保护器怎么安装吗?

今天小编给大家讲讲如何安装伊顿MTL浪涌保护器:

1.电源线应实现多级保护。多级保护以每个防雷区域为层次,逐级削弱雷电能量(能量分配),使各级限制电压相互配合,将过电压值限于设备的绝缘强度(电压配合)。在下列情况下,必须进行多级保护:一级保护器失效或一级失效。当保护器的残余压力不与设备的绝缘强度相匹配时,电缆在建筑物中的长度较长。

2.在几乎所有情况下,电缆保护至少应分为两个级别,同一级别的浪涌保护器也可能包含多个级别的保护。为了实现有效的保护,可以在每个防雷区的接口上设置相应的保护器。保护器可以用于单个电子设备,也可以用于一个装有多个电子设备的空间。所有电线通过防雷区的防雷区通常都有空间屏蔽,保护器可以在通过防雷区的接口界面同时连接。此外,保护器的保护范围是有限的。一般情况下,当保护器与设备线路之间的距离超过10米时,保护效果会降低,因为保护器与设备之间的电缆之间存在反射振荡电压,其振幅与线路长度、负载阻抗成正比。

3.在使用儿童雷电的多级保护中,更多的雷电能量可能会进入保护区,如果你不注意能量分配。这就要求浪涌保护器应该根据上述评估模式进行选择。一般保护器具有雷电流越大,残余压力越高的特点。通过能量分配后,无级保护器流过的雷电流非常小,这有利于限制电压。请注意,选择低响应电压的保护器作为保护,而不考虑电压配合是危险的。

4.能量分配是实现能源分配和电压协调的关键对策,下列种类的原材料能够做为退耦装置.电缆.电感器和电阻器。串并式电源伊顿MTL浪涌保护器便是一种考虑了能源分配和电压协调,运用滤波器做为退耦装置的保护器组成方式,合适于各种各样场合的运用。

5.在某些情况下,安装伊顿MTL浪涌保护器会增加损坏设备的可能性,这种情况必须消除;这种情况发生了。保护器保护了几条线路,其中一条线路上的保护器失效或响应速度过慢。这可能会使共模具干扰转化为不良模具干扰,损坏设备。这就需要实施多级保护和保护器维护。在不考虑防雷保护区的情况下随意安装保护器,如在设备前端仅安装保护器。由于没有前保护,强大的雷电流将被吸引到设备的前端,导致保护器的残余压力超过设备的绝缘强度。这就要求保护器按照等级原则安装。

6.在其他情况下,错误的安装将使设备无法得到有效的保护。长保护器连接线。当保护器工作时,由感抗引起的电压将在连接线上非常高,在设备上添加的电压仍然是危险的。这个问题在一个保护器的应用中更为明显。解决这个问题的办法是使用一根短连接线,并使用两条或两条以上分开的连接线来分享磁场强度,降低压降。单线加厚连接线没有效果。如有必要,可以改变保护线的接线,使其靠近等电位连接排(接地),以降低连接线的长度。

伊顿MTL浪涌保护器输出线和输入线。接地线靠近。并排敷设。这种情况
